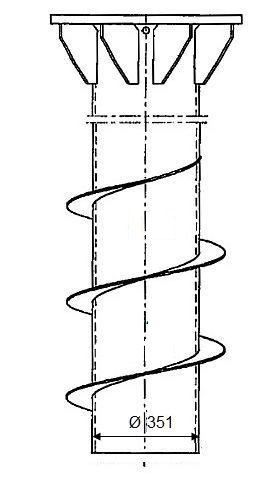

Винтовые сваи СВТ-351 применяют для многолетнемерзлых грунтов. Они состоят из ствола, лопасти и опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 351 с диаметром лопасти 480 мм.. Длина свай принята 4,5; 6,0 и 8,0 м.
|
Обозначение |
Условное обозначение (марка) |
Длина L, мм |
Диаметр ствола D, мм |
Диаметр лопасти Dл, мм |
Несущая способность М, тм |
Масса, кг |
|---|---|---|---|---|---|---|
|
3015-2-2.0.00 |
СВТ-351-4,5-120 [СВТ-351-4,5-120С) |
4525 |
351 |
480 |
12 |
462,27 |
|
-01 |
СВТ-351-4,5-150 (СВТ-351-4,5-150С) |
4525 |
15 |
464,67 |
||
|
-02 |
СВТ-351-4,5-180 (СВТ-351-4,5-180С) |
4530 |
18 |
549,93 |
||
|
-03 |
СВТ-351-6,0-120 (СВТ-351-6,0-120С) |
6025 |
351 |
480 |
12 |
588,42 |
|
-04 |
СВТ-351-6,0-150 (СВТ-351-6,0-150С) |
’6025 |
15 |
590,82 |
||
|
-05 |
СВТ-351-6,0-180 (СВТ-351-6,0-180С) |
6030 |
18 |
700,41 |
||
|
-06 |
СВТ-351-8,0-120 (СВТ-351-8,0-120С) |
8025 |
351 |
480 |
12 |
756,62 |
|
-07 |
СВТ-351-8,0-150 (СВТ-351-8,0-150С) |
8025 |
15 |
759,02 |
||
|
-08 |
СВТ-351-8,0-180 (СВТ-351-8,0-180С) |
8030 |
18 |
901,05 |
В узле соединения винтовой сваи со стойкой между их опорными плитами устанавливают изолирующую пластину, а также верхнюю и нижнюю изолирующие втулки.
Стойки консольных опор контактной сети устанавливают непосред¬ственно на опорную плиту винтовых свай и прикрепляются с помощью четырех болтов МЗ6, стойки жестких поперечин - болтами М42.
Для винтовых свай, предназначенных для эксплуатации при температуре ниже минус 45 С, в маркировке указана буква «С» - северное исполнение.
