Винтовые сваи СВТ-530 для фундаментов консольных опор и стоек жестких поперечин с базой распо¬ложения крепежных болтов 400x500 мм разработаны в соответствии с ГОСТР 54272-2010. Сваи имеют несущую способность 147 (15), 176 (18) кН.м (тс.м).

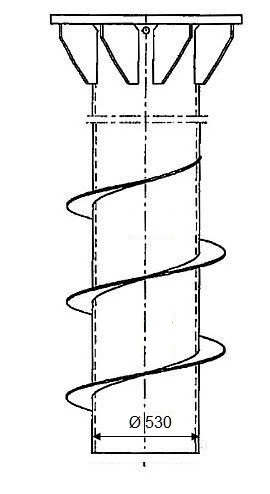

Винтовые сваи СВТ-530 применяют для многолетнемерзлых грунтов. Они состоят из ствола, лопасти и опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 530 мм с диаметром лопасти 850 мм. Длина свай принята 4,5 и 6,0 м.
В узле соединения винтовой сваи со стойкой между их опорными пли¬тами устанавливают изолирующую пластину, а также верхнюю и нижнюю изолирующие втул¬ки.
Стойки консольных опор контактной сети устанавливают непосред¬ственно на опорную плиту винтовых свай и прикрепляются с помощью четырех болтов МЗ6, стойки жестких поперечин - болтами М42.
Для винтовых свай, предназначенных для эксплуатации при температуре ниже минус 45 С, в маркировке указана буква «С» - северное исполнение.
Винтовые сваи СВТ-530 применяют для многолетнемерзлых грунтов. Они состоят из ствола, лопасти и опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 530 мм с диаметром лопасти 850 мм. Длина свай принята 4,5 и 6,0 м.
|
№ |
Обозначение |
Условное обозначение (марка) |
Длина L, мм |
Диаметр ствола D, мм |
Диаметр лопасти Dл, мм |
Несущая способность, тм |
Масса, кг |
|---|---|---|---|---|---|---|---|
|
22 |
3015-2-4.0.00 |
СВТ-530-4,5-150 (СВТ-530-4,5-150С) |
4525 |
530 |
850 |
15 |
712,42 |
|
23 |
-01 |
СВТ-530-4,5-180 [СВТ-530-4,5-180С) |
4530 |
18 |
724,69 |
||
|
24 |
-02 |
СВТ-530-6,0-150 (СВТ-530-6,0-150С) |
6025 |
530 |
850 |
15 |
904,78 |
|
25 |
-03 |
СВТ-530-6,0-180 (СВТ-530-6,0-180С) |
6030 |
18 |
917,05 |
В узле соединения винтовой сваи со стойкой между их опорными пли¬тами устанавливают изолирующую пластину, а также верхнюю и нижнюю изолирующие втул¬ки.
Стойки консольных опор контактной сети устанавливают непосред¬ственно на опорную плиту винтовых свай и прикрепляются с помощью четырех болтов МЗ6, стойки жестких поперечин - болтами М42.
Для винтовых свай, предназначенных для эксплуатации при температуре ниже минус 45 С, в маркировке указана буква «С» - северное исполнение.
