Винтовые сваи СВ-219М, СВ-210Ж, СВ-219Д для фундаментов опор воздушных линий автоблокировки выполнены в соответствии с рабочей документацией 6228 «Опоры воздушных линий автоблокировки для особых геологических условий й на станциях».
Винтовые сваи СВ-219М, СВ-210Ж, СВ-219Д производят в виде одиночных винтовых свай из трубы диамет-ром 219мм по ГОСТ 8732-78. Они имеют несущую способность 8,0 тм.
Максимальная длина винтовых свай СВ-219М, СВ-210Ж для мягких грунтов составляет 4,5 м , СВ-219Д – 5,2 м.

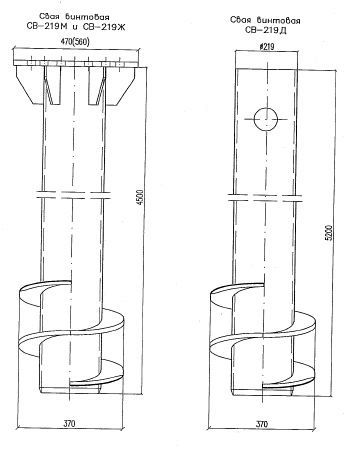

Винтовые сваи СВ-219М, СВ-210Ж состоят из ствола, лопасти и 6-ти сторонней опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 219 мм с диаметром лопасти 370 мм.
Для крепления стоек к винтовым сваям СВ-219М, СВ-210Ж предназначены 6 отверстий Ø30 в опорной пластине под болты М24х80.
Винтовые сваи СВ-219М, СВ-210Ж, СВ-219Д предназначенные для эксплуатации при температуре до минус 40 С изготавливают из стали С245, до минус 50 С включительно - из стали С345К.
Винтовые сваи СВ-219М, СВ-210Ж, СВ-219Д производят в виде одиночных винтовых свай из трубы диамет-ром 219мм по ГОСТ 8732-78. Они имеют несущую способность 8,0 тм.
Максимальная длина винтовых свай СВ-219М, СВ-210Ж для мягких грунтов составляет 4,5 м , СВ-219Д – 5,2 м.
Винтовые сваи СВ-219М, СВ-210Ж состоят из ствола, лопасти и 6-ти сторонней опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 219 мм с диаметром лопасти 370 мм.
Для крепления стоек к винтовым сваям СВ-219М, СВ-210Ж предназначены 6 отверстий Ø30 в опорной пластине под болты М24х80.
|
Обозначение |
Марка |
L, мм |
Опорная пластина |
Масса, кг |
|---|---|---|---|---|
|
6228-2-1.1.1.0.00 |
СВ-219 М |
4500 |
ПО-1 |
302,55 |
|
-01 |
СВ-219 Ж |
4500 |
ПО-2 |
309,65 |
|
-02 |
СВ-219 Д |
5200 |
— |
326,51 |
Винтовые сваи СВ-219М, СВ-210Ж, СВ-219Д предназначенные для эксплуатации при температуре до минус 40 С изготавливают из стали С245, до минус 50 С включительно - из стали С345К.
