Винтовые сваи СВ-219НМ, СВ-210НЖ, СВ-219НД с наконечником для фундаментов опор воздушных линий автоблокировки выполнены в соответствии с рабочей документацией 6228 «Опоры воздушных линий автоблокировки для особых геологических условий й на станциях».
Винтовые сваи СВ-219НМ, СВ-210НЖ, СВ-219НД с наконечником производят в виде одиночных винтовых свай из трубы диамет¬ром 219мм по ГОСТ 8732-78. Они имеют несущую способность 8,0 тм.
Максимальная длина винтовых свай СВ-219НМ, СВ-210НЖ для мягких грунтов составляет 4,755 м , СВ-219Д – 5,455 м.

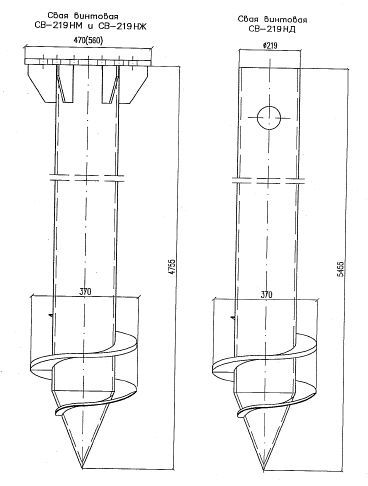

Винтовые сваи СВ-219НМ, СВ-210НЖ состоят из ствола с наконечником, лопасти и 6-ти сторонней опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 219 мм с диаметром лопасти 370 мм.
Для крепления стоек к винтовым сваям СВ-219НМ, СВ-210НЖ предназначены 6 отверстий Ø30 в опорной пластине под болты М24х80.
Винтовые сваи СВ-219НМ, СВ-210НЖ, СВ-219НД с наконечником, предназначенные для эксплуатации при температуре до минус 40 С изготавливают из стали С245, до минус 50 С включительно - из стали С345К.
Винтовые сваи СВ-219НМ, СВ-210НЖ, СВ-219НД с наконечником производят в виде одиночных винтовых свай из трубы диамет¬ром 219мм по ГОСТ 8732-78. Они имеют несущую способность 8,0 тм.
Максимальная длина винтовых свай СВ-219НМ, СВ-210НЖ для мягких грунтов составляет 4,755 м , СВ-219Д – 5,455 м.
Винтовые сваи СВ-219НМ, СВ-210НЖ состоят из ствола с наконечником, лопасти и 6-ти сторонней опорной плиты с ребрами. Стволы свай выполнены из металлических труб наружным диаметром 219 мм с диаметром лопасти 370 мм.
Для крепления стоек к винтовым сваям СВ-219НМ, СВ-210НЖ предназначены 6 отверстий Ø30 в опорной пластине под болты М24х80.
|
Обозначение |
Марка |
L, мм |
Опорная пластина |
Масса, кг |
|---|---|---|---|---|
|
6228-2-1.1.2.0.00 |
СВ-219 НМ |
4755 |
ПО-1 |
307,24 |
|
-01 |
СВ-219 НЖ |
4755 |
ПО-2 |
314,34 |
|
-02 |
СВ-219 НД |
5455 |
— |
331,20 |
Винтовые сваи СВ-219НМ, СВ-210НЖ, СВ-219НД с наконечником, предназначенные для эксплуатации при температуре до минус 40 С изготавливают из стали С245, до минус 50 С включительно - из стали С345К.
