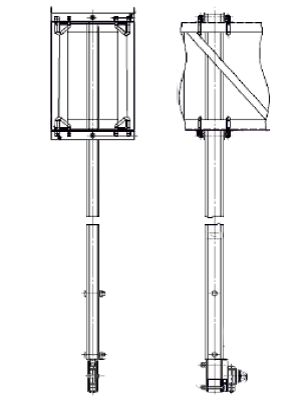

Стойки фиксирующие СФ-Б предназначены для крепления изолированных фиксаторов в промежуточных опорных узлах на ригели жестких поперечин контактной сети железной дороги.
Буквенная группа марки содержит обозначения:
• «СФ» - стойка фиксирующая для установки изолированного фиксатора,
• -п - стойка выполнена с подкосом (при отсутствии - стойка выполнена без подкоса),
• -Б - стойка для ригеля с базой 740х1200мм (при отсутствии - стойка для ригеля с базой 450х700мм).
Цифровая группа марки содержит обозначения:
• 1, 2, . . . вариант исполнения (типоразмер).
Все конструкции стоек защищены антикоррозийным покрытием (горячее цинкование по ГОСТ 9.307)
|
Обозначение |
Марка стойки |
База ригеля, мм |
Допускаемая нагрузка, кН |
Масса стойки, кг |
|---|---|---|---|---|
|
ТП 9.1.0.0.0.0.0800 |
СФ |
700х450 |
1,2 |
80 |
|
-01 |
СФ-Б |
1200х740 |
1,2 |
94 |
|
ТП 9.1.0.0.0.0.0811 |
СФ-п |
700х450 |
3,5 |
118 |
|
-01 |
СФ-п-Б |
1200х740 |
3,5 |
135 |
|
-02 |
СФ-п1 |
700х450 |
3,5 |
98 |
|
-03 |
СФ-п1-Б |
1200х740 |
3,5 |
116 |
