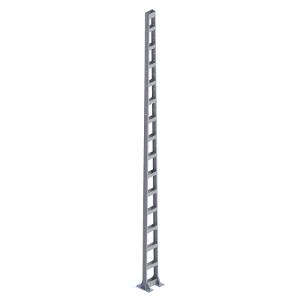

Стойки МШК1-15-ХХ консольные из горячекатанного швеллера изготавливается по РД 6226и(Дополнение) в соответствии с ГОСТ Р 54270.
Для районов с расчетной температурой окружающего воздуха до минус 40°С, включительно, используется углеродистая сталь С245 по ГОСТ 27772. Для районов с расчетной температурой ниже минус 40°С до минус 65°С, включительно, используется низколегированная сталь С345 по ГОСТ 27772 марки 09Г2С-12.
Стойки консольные повышенной длины имеют несущую способность в направлении "поперек пути" 98(100), 117(120), 147(150) кН-м(тс-м). Несущая способность стоек "вдоль пути" для стоек жестких поперечин составляет не менее 80% несущей способности "поперек пути".
Высота стоек – 15 м. Ширина стоек с наклонными гранями (поясами) в основании принята равной 540 и 440 мм, в вершине - 300 и 200мм; ширина тумбы принята - 540 мм.
В случае применения в конструкции стойки швеллера мерной длины в марке стоек указывают единицу (МШК1).
В случае применения в конструкции стойки низколегированной стали (сталь С345) в конце маркировки добавляют букву С.
Стойки имеют крепежные отверстия с базой 400х500 мм и устанавливаются на железобетонные фундаменты с анкерными болтами или на металлические сваи винтовые.
Для районов с расчетной температурой окружающего воздуха до минус 40°С, включительно, используется углеродистая сталь С245 по ГОСТ 27772. Для районов с расчетной температурой ниже минус 40°С до минус 65°С, включительно, используется низколегированная сталь С345 по ГОСТ 27772 марки 09Г2С-12.
Стойки консольные повышенной длины имеют несущую способность в направлении "поперек пути" 98(100), 117(120), 147(150) кН-м(тс-м). Несущая способность стоек "вдоль пути" для стоек жестких поперечин составляет не менее 80% несущей способности "поперек пути".
Высота стоек – 15 м. Ширина стоек с наклонными гранями (поясами) в основании принята равной 540 и 440 мм, в вершине - 300 и 200мм; ширина тумбы принята - 540 мм.
|
Обозначение |
Марка |
Несущая способность, кНм |
Размеры швеллера, мм (стойка/тумба), |
Масса, кг |
|---|---|---|---|---|
|
6226и-4-2.0.0.00 |
МШК1-15-100 (МШК1-15-100С) |
98 |
180/250 |
762,68 |
|
-01 |
МШК1-15-120 (МШК1-15-120С) |
117 |
200/270 |
864,10 |
|
-02 |
МШК1-15-150 (МШК1-15-150С) |
147 |
270/300 |
964,82 |
В случае применения в конструкции стойки швеллера мерной длины в марке стоек указывают единицу (МШК1).
В случае применения в конструкции стойки низколегированной стали (сталь С345) в конце маркировки добавляют букву С.
Стойки имеют крепежные отверстия с базой 400х500 мм и устанавливаются на железобетонные фундаменты с анкерными болтами или на металлические сваи винтовые.
