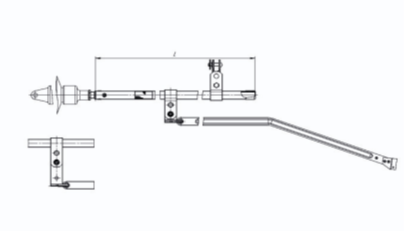

Фиксатор ФП-3.0А — фиксатор прямой применяется для неизолированных консолей постоянного тока 3,0 кВ, со штампованой арматурой. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с одним контактным проводом. Фиксатор имеет 12 исполнений. Состоит из основного стержня фиксатора и 1-го дополнительного фиксатора , который крепится к основному стержню на штампованой стойке высотой 155мм или 225мм (содержит литеру "у" в марке фиксатора). Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФП-1-3.0А | ТП 03.07.000 | пост. | 1100 | 12,4 |
| ФП-2-3.0А | ТП 03.07.000-01 | пост. | 1500 | 13,9 |
| ФП-3-3.0А | ТП 03.07.000-02 | пост. | 1900 | 15,4 |
| ФП-4-3.0А | ТП 03.07.000-03 | пост. | 2300 | 16,9 |
| ФП-5-3.0А | ТП 03.07.000-04 | пост. | 2700 | 23,6 |
| ФП-6-3.0А | ТП 03.07.000-05 | пост. | 3100 | 25,8 |
| ФП-1у-3.0А | ТП 03.07.000-06 | пост. | 1100 | 12,7 |
| ФП-2у-3.0А | ТП 03.07.000-07 | пост. | 1500 | 14,2 |
| ФП-Зу-3.0А | ТП 03.07.000-07 | пост. | 1900 | 15,7 |
| ФП-4у-3.0А | ТП 03.07.000-09 | пост. | 2300 | 17,2 |
| ФП-5у-3.0А | ТП 03.07.000-10 | пост. | 2700 | 23,9 |
| ФП-6у-3.0А | ТП 03.07.000-11 | пост. | 3100 | 26,1 |
