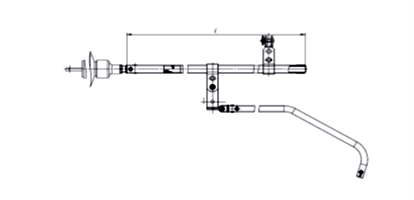

Фиксатор ФПГ-25,0 — фиксатор прямой с Г-образным доп. фиксатором применяется для неизолированных консолей переменного тока 25,0 кВ, со штампованой арматурой. Предназначен для контактных подвесок по проектам КС-160 переменного тока с одним контактным проводом. Фиксатор имеет 6 исполнений. Состоит из основного стержня фиксатора и 1-го дополнительного Г-образного фиксатора , который крепится к основному стержню на штампованой стойке высотой 225мм. Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФПГ-1-25,0 | ТП 03.18.000 | перем. | 1800 | 17,4 |
| ФПГ-2-25,0 | ТП 03.18.000-01 | перем. | 2200 | 18,9 |
| ФПГ-3-25,0 | ТП 03.18.000-02 | перем. | 2600 | 20,4 |
| ФПГ-4-25,0 | ТП 03.18.000-03 | перем. | 3000 | 21,9 |
| ФПГ-5-25,0 | ТП 03.18.000-04 | перем. | 3400 | 23,4 |
| ФПГ-6-25,0 | ТП 03.18.000-05 | перем. | 3800 | 24,9 |
