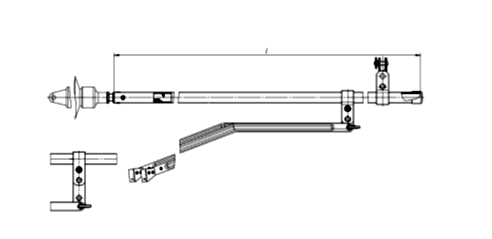

Фиксатор ФО-3.0 — фиксатор обратный применяется для неизолированных консолей постоянного тока 3,0 кВ, со штампованой арматурой. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с двумя контактными проводами. Фиксатор имеет 12 исполнений. Состоит из основного стержня фиксатора (труба ø 50мм) и 2-х дополнительных фиксаторов , которые крепятся к основному стержню на штампованой стойке высотой 155мм или 225мм (содержит литеру "у" в марке фиксатора). Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФО-1-3.0 | ТП 03.10.000 | пост. | 3200 | 29,0 |
| ФО-2-3.0 | ТП 03.10.000-01 | пост. | 3600 | 31,2 |
| ФО-3-3.0 | ТП 03.10.000-02 | пост. | 4000 | 39,0 |
| ФО-4-3.0 | ТП 03.10.000-03 | пост. | 4400 | 41,7 |
| ФО-5-3.0 | ТП 03.10.000-04 | пост. | 4800 | 44,4 |
| ФО-6-3.0 | ТП 03.10.000-05 | пост. | 5200 | 47,1 |
| ФО-1у-3.0 | ТП 03.10.000-06 | пост. | 3200 | 29,8 |
| ФО-2у-3.0 | ТП 03.10.000-07 | пост. | 3600 | 32,0 |
| ФО-Зу-3.0 | ТП 03.10.000-08 | пост. | 4000 | 39,8 |
| ФО-4у-3.0 | ТП 03.10.000-09 | пост. | 4400 | 42,5 |
| ФО-5у-3.0 | ТП 03.10.000-10 | пост. | 4800 | 45,2 |
| ФО-6у-3.0 | ТП 03.10.000-11 | пост. | 5200 | 47,9 |
