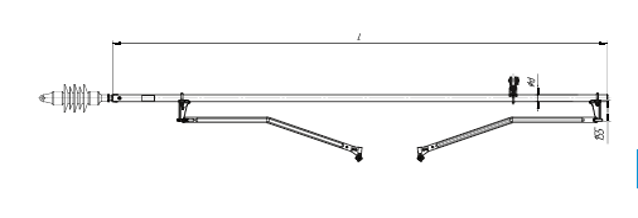

Фиксатор ФР-3.0 — фиксатор ромбовидной подвески для неизолированных консолей постоянного тока 3,0 кВ. применяется в ромбовидной подвеске постоянного тока 3,0 кВ, с литой арматурой. Предназначен для контактных подвесок по проектам КС-160 постоянного тока с двумя контактными проводами. Фиксатор имеет 6 исполнений. Состоит из основного стержня фиксатора и 2-х дополнительными фиксаторами , которые крепятся к основному стержню на литых стойках высотой 155мм. Изоляторы для фиксаторов поставляются отдельно.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФР-1-3,0 | ТП 3.1.1.5,1.1.0373 | пост. | 3400 | 38,81 |
| ФР-2-3,0 | ТП 3.1.1.5.1.1.0373-01 | пост. | 3800 | 41,03 |
| ФР-3-3,0 | ТП 3.1.1.5.1.1.0373-02 | пост. | 4200 | 51,30 |
| ФР-4-3,0 | ТП 3.1.1.5.1.1.0373-03 | пост. | 4600 | 54,96 |
| ФР-5-3,0 | ТП 3.1.1.5.1.1.0373-04 | пост. | 5000 | 58,63 |
| ФР-6-3,0 | ТП 3.1.1.5.1.1.0373-05 | пост. | 5400 | 62,29 |
