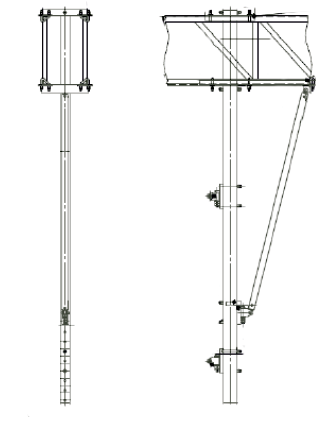

Консольные стойки СК предназначены для крепления консолей на ригели жестких поперечин в промежуточных опорных узлах контактной сети железной дороги.
Буквенная группа марки содержит обозначения:
• «СК» - стойка консольная для установки консоли с сочлененным фиксатором,
• Б - стойка для ригеля с базой 740х1200мм (при отсутствии - стойка для ригеля с базой 450х700мм).
Цифровая группа марки содержит обозначения:
• 1, 2, . . . вариант исполнения (типоразмер).
Все консольные стойки СК выполнены с подкосом.
Все конструкции стоек защищены антикоррозийным покрытием (горячее цинкование по ГОСТ 9.307)
|
Обозначение |
Марка стойки |
База ригеля, мм |
Допускаемая нагрузка, кН |
Масса стойки, кг |
|---|---|---|---|---|
|
ТП 9.2.0.0.0.0.0845 |
СК-1 |
450х700 |
3,5 |
137 |
|
-01 |
СК-2 |
450х700 |
3,5 |
143 |
|
-02 |
СК-3 |
450х700 |
3,5 |
150 |
|
-03 |
СК-1-Б |
740х1200 |
3,5 |
155 |
|
-04 |
СК-2-Б |
740х1200 |
3,5 |
161 |
|
-05 |
СК-3-Б |
740х1200 |
3,5 |
168 |
|
-06 |
СК-4 |
450х700 |
3,5 |
133 |
|
-07 |
СК-4-Б |
740х1200 |
3,5 |
151 |
Буквенная группа марки содержит обозначения:
• «СК» - стойка консольная для установки консоли с сочлененным фиксатором,
• Б - стойка для ригеля с базой 740х1200мм (при отсутствии - стойка для ригеля с базой 450х700мм).
Цифровая группа марки содержит обозначения:
• 1, 2, . . . вариант исполнения (типоразмер).
Все консольные стойки СК выполнены с подкосом.
Все конструкции стоек защищены антикоррозийным покрытием (горячее цинкование по ГОСТ 9.307)
