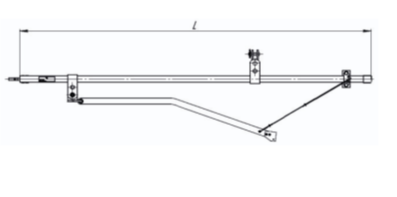

Фиксатор ФПИ — фиксатор прямой со струной ветровой применяется для изолированных консолей по проектам КС-160 постоянного и переменного тока Фиксатор имеет 12 исполнений. Состоит из основного стержня фиксатора и 1-го дополнительного фиксатора , который крепятся к основному стержню на штампованной стойке высотой 155мм или 225мм (содержит литеру "у" в марке фиксатора). Применяется штампованная арматура.
| Марка | Чертеж | Род тока КС | Длина Lф, мм | Масса, кг |
|---|---|---|---|---|
| ФПИ-1 | ТП 03.04.000 | пост. и перем. | 2200 | 16,90 |
| ФПИ-2 | ТП 03.04.000-01 | пост. и перем. | 2600 | 18,40 |
| ФПИ-3 | ТП 03.04.000-02 | пост. и перем. | 3000 | 19,90 |
| ФПИ-4 | ТП 03.04.000-03 | пост. и перем. | 3400 | 21,40 |
| ФПИ-5 | ТП 03.04.000-04 | пост. и перем. | 4000 | 31,00 |
| ФПИ-6 | ТП 03.04.000-05 | пост. и перем. | 4600 | 34,40 |
| ФПИ-1y | ТП 03.04.000-06 | пост. и перем. | 2200 | 17,20 |
| ФПИ-2у | ТП 03.04.000-07 | пост. и перем. | 2600 | 18,70 |
| ФПИ-Зу | ТП 03.04.000-08 | пост. и перем. | 3000 | 20,20 |
| ФПИ-4у | ТП 03.04.000-09 | пост. и перем. | 3400 | 21,70 |
| ФПИ-5у | ТП 03.04.000-10 | пост. и перем. | 4000 | 31,30 |
| ФПИ-бу | ТП 03.04.000-11 | пост. и перем. | 4600 | 34,70 |
