Обозначение |
Условное обозначение (марка) |
Длина ригеля, м |
Несущая способность, кНм |
Масса ригеля, кг |
|---|---|---|---|---|
|
5254-05.0.0 0.0-3 |
ОРЦ-580-5 (ОРЦС-580-5) |
39,165 |
580 |
3416.57 |
|
-4 |
ОРЦ-410-5 (ОРЦС-410-5) |
39,165 |
410 |
3003,33 |
|
-5 |
ОРЦ-290-5 (ОРЦС-290-5) |
39,165 |
290 |
2716,16 |
При изготовлении ригелей из стали С345 (северное исполнение) в условном обозначении (марке) в конце буквенной группы добавляют букву С.

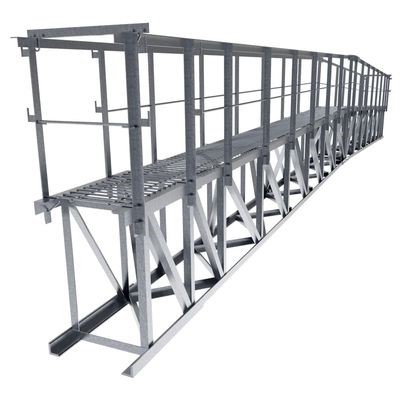

Ригели разработаны для применения на станциях и перегонах для установки осветительных приборов и для подвески контактной сети постоянного и переменного тока КС-160, КС-200 (КС-250) при новом строительстве и обновлении (реконструкции, капитальном ремонте и переводе под скоростное движение) участков электрифицированных железных дорог. Фактическая расчетная длина ригелей принимается в соответствии с установкой опор жесткой поперечины и применяемыми узлами крепления ригеля.
Ригели предназначены для эксплуатации:
- в I-V ветровых районах, в I-V районах по толщине стенки гололеда согласно районированию в соответствии с СП 20.13330, I-V районах по снеговым нагрузкам;
- в неагрессивной, слабо- и средне-агрессивной газообразных средах по воздействию на металлические конструкции согласно СП 28.13330;
- при расчетной температуре окружающего воздуха (средняя температура воздуха наиболее холодной пятидневки обеспеченностью 0,92) по СП 131.13330 до минус 65°С включительно.
Ригели допускается применять в районах с сейсмичностью до 9 баллов включительно.
Конструкция ригелей разработана в соответствии с ГОСТ Р 55186 из углеродистой стали С245 по ГОСТ 27772 для районов с расчетной температурой окружающего воздуха до минус 40°С включительно. Для районов с расчетной температурой ниже минус 40°С до минус 65°С включительно следует применять низколегированную сталь С345 по ГОСТ 27772.
Металлоконструкции ригелей имеют защитное антикоррозионное покрытие в соответствии с СП 28.13330. Антикоррозионное покрытие выполнено методом горячего цинкования по ГОСТ 9 307. Толщина покрытия составляет 100-120 мкм.
Болты и крепежные изделия с резьбой имеют антикоррозионное покрытие, выполненное методом термодиффузионного цинкования в соответствии с ГОСТ 9 316. Толщина термодиффузионного покрытия составляет 18-20 мкм.
Элементы перильного ограждения изготавливают и отгружают с предприятий-изготовителей вместе с ригелями. Перильное ограждение крепят к верхнему поясу ригеля болт-скобами.
