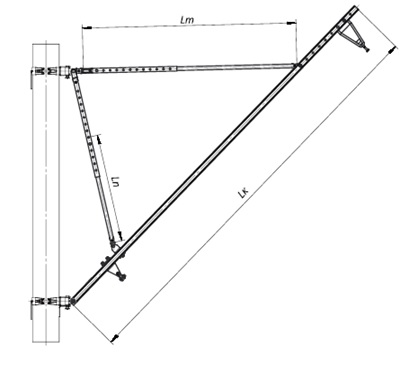

Консоль Н-6,5п (НК-6,5п) — неизолированная наклонная швеллерная с подкосом с нормальным или коротким бугелем. Предназначена для контактных подвесок по проектам КС-160 постоянного или переменного тока. Консоль имеет 10 исполнений, состоит из кронштейна (швеллер №6,5) , тяги и подкоса.
|
Обозначение
|
Марка
|
Род тока КС
|
Длина кронштейна Lk, мм
|
Длина тяги, Lт, мм
|
Длина подкоса, Lп, мм
|
Масса, кг
|
|
ТП 2.1.2.2.2.1.0289-00
|
Н-0п-6.5
|
перем., постоян
|
3630.0
|
1800.0
|
1400.0
|
73.41
|
|
ТП 2.1.2.2.2.1.0289-01
|
Н-1п-6.5
|
перем., постоян
|
4580.0
|
2400.0
|
1200.0
|
90.87
|
|
ТП 2.1.2.2.2.1.0289-02
|
Н-2п-6.5
|
перем., постоян
|
5130.0
|
3200.0
|
1300.0
|
100.56
|
|
ТП 2.1.2.2.2.1.0289-03
|
Н-Зп-6.5
|
перем., постоян
|
6130.0
|
4200.0
|
1800.0
|
117.89
|
|
ТП 2.1.2.2.2.1.0289-04
|
H-4n-6.5
|
перем., постоян
|
7030.0
|
5200.0
|
2100.0
|
133.12
|
|
ТП 2.1.2.2.2.1.0289-05
|
НК-0п-6.5
|
перем., постоян
|
3630.0
|
1800.0
|
1400.0
|
72.32
|
|
ТП 2.1.2.2.2.1.0289-06
|
HK-1n-6.5
|
перем., постоян
|
4580.0
|
2400.0
|
1200.0
|
89.79
|
|
ТП 2.1.2.2.2.1.0289-07
|
HK-2n-6.5
|
перем., постоян
|
5130.0
|
3200.0
|
1300.0
|
99.47
|
|
ТП 2.1.2.2.2.1.0289-08
|
НК-Зп-6.5
|
перем., постоян
|
6130.0
|
4200.0
|
1800.0
|
116.8
|
|
ТП 2.1.2.2.2.1.0289-09
|
HK-4n-6.5
|
перем., постоян
|
7030.0
|
5200.0
|
2100.0
|
132.04
|
