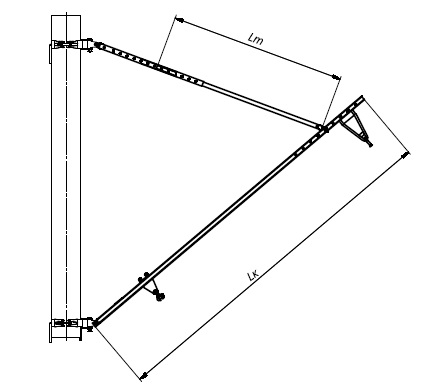

Консоль НC-6,5 (НС-6,5К) — неизолированная наклонная швеллерная со сжатой тягой без подкоса с нормальным или коротким бугелем. Предназначена для контактных подвесок по проектам КС-160 постоянного и переменного тока. Консоль имеет 14 исполнений, состоит из кронштейна (швеллер №6,5) и тяги.
|
Обозначение
|
Марка
|
Род тока КС
|
Длина кронштейна Lk, мм
|
Длина тяги, Lт, мм
|
Длина подкоса, Lп, мм
|
Масса, кг
|
|
ТП 02.03.000
|
НС-0-6,5
|
перем., постоян
|
3600.0
|
1800.0
|
|
64.37
|
|
ТП 02.03.000-01
|
НС-I-6,5
|
перем., постоян
|
4580.0
|
2400,0
|
|
78.38
|
|
ТП 02.03.000-02
|
НС-II-6,5
|
перем., постоян
|
5130.0
|
3200,0
|
|
87.86
|
|
ТП 02.03.000-03
|
НС-III-6,5
|
постоянный
|
6130.0
|
4200,0
|
|
103.60
|
|
ТП 02.03.000-04
|
HC-III-6,5-25,0
|
переменный
|
6130.0
|
4200,0
|
|
104.88
|
|
ТП 02.03.000-05
|
HC-IV-6,5
|
постоянный
|
7030.0
|
5200,0
|
|
117.97
|
|
ТП 02.03.000-06
|
HC-IV-6,5-25,0
|
переменный
|
7030.0
|
5200,0
|
|
119.24
|
|
ТП 02.03.000-07
|
НС-0-6,5К
|
перем., постоян
|
3600.0
|
1800,0
|
|
63.21
|
|
ТП 02.03.000-08
|
HC-I-6,5K
|
перем., постоян
|
4580.0
|
2400,0
|
|
77.21
|
|
ТП 02.03.000-09
|
HC-II-6,5K
|
перем., постоян
|
5130.0
|
3200,0
|
|
86.70
|
|
ТП 02.03.000-10
|
HC-III-6,5K
|
постоянный
|
6130.0
|
4200,0
|
|
102.44
|
|
ТП 02.03.000-11
|
НС-III-6,5К-25,0
|
переменный
|
6130.0
|
4200,0
|
|
103.71
|
|
ТП 02.03.000-12
|
HC-IV-6,5K
|
постоянный
|
7030.0
|
5200,0
|
|
116.81
|
|
ТП 02.03.000-13
|
HC-IV-6,5K-25,0
|
переменный
|
7030.0
|
5200,0
|
|
118.08
|
