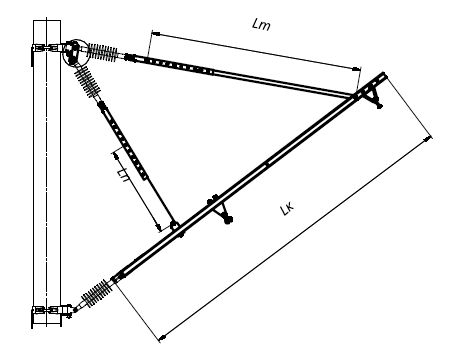

Консоль ИС-6,5-п — изолированная наклонная швеллерная с сжатой тягой с подкосом с нормальным или удлиненным бугелем. Предназначена для контактных подвесок по проектам КС-160 переменного тока. Консоль имеет 12 исполнений, состоит из кронштейна (швеллер №6,5), подкоса и тяги.
| Обозначение | Марка | Род тока КС | Длина кронштейна Lk, мм | Длина тяги, Lт, мм | Длина подкоса, Lп, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ТП 02.19.000 | ИС-II-6,5-п | перем. | 3700.0 | 2300.0 | 1000.0 | 78.83 |
| ТП 02.19.000-01 | ИС-III-6,5-п | перем. | 4200,0 | 2750,0 | 1000.0 | 86.61 |
| ТП 02.19.000-02 | ИС-IV-6,5-п | перем. | 4700,0 | 3300,0 | 1400.0 | 96.07 |
| ТП 02.19.000-03 | ИС-V-6,5-п | перем. | 5200,0 | 3850,0 | 1400.0 | 104.03 |
| ТП 02.19.000-04 | ИС-VI-6,5-п | перем. | 5900,0 | 4550,0 | 2000.0 | 116.79 |
| ТП 02.19.000-05 | ИС-VII-6,5-п | перем. | 6400,0 | 5000,0 | 2000.0 | 124.57 |
| ТП 02.19.000-06 | ИС-IIу-6,5-п | перем. | 3700.0 | 2300.0 | 1000.0 | 78.12 |
| ТП 02.19.000-07 | ИС-IIIу-6,5-п | перем. | 4200,0 | 2300,0 | 1000.0 | 86.08 |
| ТП 02.19.000-08 | ИС-IVу-6,5-п | перем. | 4700,0 | 3300,0 | 1400.0 | 97.23 |
| ТП 02.19.000-09 | ИС-Vу-6,5-п | перем. | 5200,0 | 3850,0 | 1400.0 | 105.19 |
| ТП 02.19.000-10 | ИС-VIу-6,5-п | перем. | 5900,0 | 4550,0 | 2000.0 | 117.01 |
| ТП 02.19.000-11 | ИС-VIIу-6,5-п | перем. | 6400,0 | 5000,0 | 2000.0 | 124. 05 |
