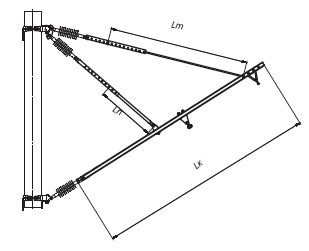

Консоль ИР-6,5-п — изолированная наклонная швеллерная с растянутой тягой с подкосом с нормальным или удлиненным бугелем. Предназначена для контактных подвесок по проектам КС-160 переменного тока. Консоль имеет 10 исполнений, состоит из кронштейна (швеллер №6,5), подкоса и тяги.
| Обозначение | Марка | Род тока КС | Длина кронштейна Lk, мм | Длина тяги, Lт, мм | Длина подкоса, Lп, мм | Масса, кг |
|---|---|---|---|---|---|---|
| ТП 02.21.000-00 | ИP-II-6,5-п | перем. | 3700.0 | 2350.0 | 1000.0 | 76,06 |
| ТП 02.21.000-01 | ИP-III-6,5-п | перем. | 4200.0 | 2800.0 | 1000.0 | 83,08 |
| ТП 02.21.000-02 | ИP-IV-6,5-п | перем. | 4700.0 | 3350.0 | 1400.0 | 91,61 |
| ТП 02.21.000-03 | ИP-V-6,5-п | перем. | 5200.0 | 3900.0 | 1400.0 | 98,64 |
| ТП 02.21.000-04 | ИP-VI-6,5-п | перем. | 5900.0 | 4600.0 | 2000.0 | 110,58 |
| ТП 02.21.000-05 | ИP-IIу-6,5-п | перем. | 3700.0 | 1800.0 | 1000.0 | 76,09 |
| ТП 02.21.000-06 | ИP-IIIу-6,5-п | перем. | 4200.0 | 2350.0 | 1000.0 | 83,32 |
| ТП 02.21.000-07 | ИP-IVу-6,5-п | перем. | 4700.0 | 3350.0 | 1400.0 | 92,77 |
| ТП 02.21.000-08 | ИP-Vу-6,5-п | перем. | 5200.0 | 3900.0 | 1400.0 | 99,80 |
| ТП 02.21.000-09 | ИP-VIу-6,5-п | перем. | 5900.0 | 4600.0 | 2000.0 | 111,75 |
